В чём разница между припуском и допуском?

Припуск — это дополнительный материал, оставленный для последующей операции, например выравнивания или шлифовки до чистового размера. Допуск — согласованный диапазон допустимого отклонения готового размера. Это разные величины и на чертеже их важно не смешивать.

Нужно ли всегда оставлять припуск на обработку?

Нет. Он зависит от состояния и размеров заготовки, последовательности операций, материала и требуемой чистовой поверхности. Запас согласуют до изготовления, чтобы он позволял выполнить последующую обработку и не создавал лишний расход материала.

Какие размеры требуют более точного контроля?

В первую очередь — сопрягаемые, монтажные и функциональные размеры: посадки, расстояния между отверстиями, толщины в местах соединения и габариты, ограниченные помещением или фурнитурой. Остальные требования определяют исходя из задачи изделия.

Можно ли назначить одинаковый допуск всем деталям?

Обычно это нецелесообразно: разные размеры и узлы выполняют разные функции. Для каждой критичной характеристики стоит указать отдельное требование, а для остальных определить приемлемый диапазон вместе с исполнителем.

Как влажность влияет на размеры дерева?

Древесина реагирует на изменения влажности и условий эксплуатации. Направление и величина изменения зависят от породы, строения детали, влажности материала и окружающей среды, поэтому для точной посадки важно учитывать условия использования и обсуждать конструкцию до заказа.

Припуски и допуски при обработке дерева

Припуск оставляют для последующей обработки, а допуск определяет, насколько готовый размер может отличаться от заданного. Если перепутать эти понятия, в работу может уйти неверная заготовка или ожидания по готовой детали будут неясными.

Для столярного изделия требования стоит назначать по функции детали, материалу и этапам обработки. Универсальной величины для всех деталей нет: размеры и критерии согласуют по конкретной задаче.

Коротко

Припуск относится к запасу материала до чистовой операции; допуск — к приемлемому отклонению готового размера. На чертеже отдельно обозначают исходные и конечные размеры, если между ними есть дополнительная обработка.

ДВА ПОНЯТИЯ

Не путайте запас материала с точностью результата

Припуск оставляют на заготовке, чтобы после распила, фрезерования, строгания или шлифовки получить требуемую поверхность и чистовой размер. Его величина зависит от исходного материала, состояния поверхности и дальнейших операций.

Допуск задаёт допустимое отклонение от номинального размера готовой детали. Для сопрягаемой детали он может быть важен для сборки; для поверхности, не влияющей на соединение, требования могут быть другими. На чертеже обозначайте, к какому этапу и размеру относится каждое значение.

ПРИПУСК

Учитывайте состояние заготовки и последовательность операций

Запас может понадобиться, чтобы выровнять поверхность, удалить следы предыдущей операции или вывести деталь в чистовой размер. Он должен учитывать реальные особенности исходной заготовки, геометрию, направление волокон и то, как деталь будет базироваться при обработке.

Слишком маленький припуск может не позволить убрать дефект или получить требуемую плоскость. Избыточный запас увеличивает отход и время обработки. Поэтому до заказа полезно согласовать, передаёт ли заказчик материал в черновом или чистовом размере и кто отвечает за подготовку заготовки.

ДОПУСКИ

Выделяйте размеры, которые влияют на сборку

Отдельно обозначьте размеры посадок, расстояния между отверстиями, толщину в соединении и габариты, ограниченные монтажным местом. Для прочих размеров укажите требования только в той степени, которая действительно нужна изделию.

Проверьте, что размеры можно измерить от указанных баз и что размерные цепи не создают противоречий. Если точность зависит от последующей сборки или усадки, это стоит обсудить до фиксации чертежа.

Проверка размера деревянной детали штангенциркулем по чертежу — Измерения нужны прежде всего для размеров, влияющих на соединение, функцию или монтаж.

ДРЕВЕСИНА И УСЛОВИЯ

Учитывайте материал и среду эксплуатации

Массив древесины меняет размеры при изменении влажности. Степень и направление движения зависят от породы, распила, конструкции и условий эксплуатации. Для широких деталей и соединений важно заранее обсудить направление волокон, компенсационные решения и сезонные условия.

Не назначайте точный допуск без понимания назначения детали и технологии. Если точная посадка критична, передайте сопрягаемые размеры, материал и предполагаемые условия использования, чтобы подобрать требования вместе с изготовителем.

ЧЕРТЁЖ И СПЕЦИФИКАЦИЯ

Запишите, как и когда проверяется размер

Для критичных размеров укажите номинал, допустимый диапазон и базу измерения. Отметьте, контролируется ли размер после черновой операции, шлифовки, покрытия или сборки. Это помогает сопоставлять результаты на одном этапе и не сравнивать величины, снятые разными способами.

Добавьте материал, количество, чистовые поверхности и последовательность операций, если они влияют на результат. Сведите в один комплект актуальный чертёж и спецификацию, а изменения маркируйте новой версией.

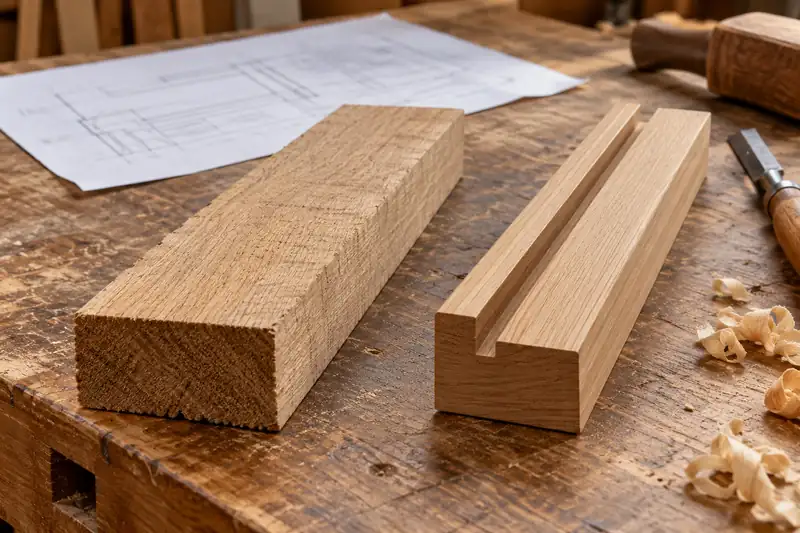

Сравнение необработанной заготовки и детали с чистовым профилем — Уточните, относится ли размер к заготовке или к детали после чистовой обработки.

ОБРАБОТКА ДЕРЕВА

Согласуйте требования к детали до расчёта

Пришлите чертёж, материал и описание задачи. Поможем определить, какие размеры и этапы обработки нужно уточнить до изготовления.
