Можно ли передать в работу эскиз вместо чертежа?

Эскиза может хватить, чтобы обсудить задачу и понять, каких данных не хватает. Для изготовления обычно потребуется согласовать геометрию, размеры, материал, количество и требования к обработанным поверхностям.

Какие размеры обязательно указать?

Укажите размеры, которые определяют форму детали, её стыковку и функцию: общую длину, ширину и толщину, положение отверстий, пазов и вырезов. Не дублируйте размеры без необходимости и проверьте, что их можно однозначно прочитать с вида или разреза.

Нужно ли указывать допуски на деревянной детали?

Назначайте допуски прежде всего для сопрягаемых, монтажных и функционально важных размеров. Требования должны учитывать материал, конструкцию и способ обработки. Если допустимые отклонения не определены, перечислите критичные параметры для согласования до изготовления.

Как обозначить материал и направление волокон?

Укажите породу или согласованный материал, толщину заготовки и требования к видимой текстуре. Если направление волокон влияет на внешний вид, прочность или расположение деталей, обозначьте его на чертеже либо в спецификации.

Какие файлы удобнее передать?

Передайте PDF для чтения и согласования, а если есть — исходный векторный или CAD-файл, пригодный для работы с геометрией. Уточните единицы измерения, масштаб и версию документа. Конкретные форматы согласуйте с исполнителем до отправки.

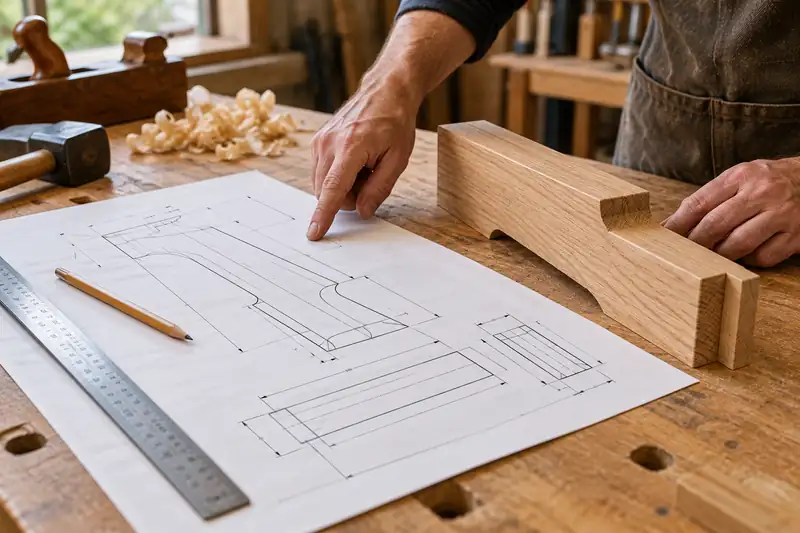

Как подготовить чертёж деревянной детали к обработке

Хороший чертёж деревянной детали отвечает на практические вопросы: какую форму изготовить, из чего, в каком количестве и какие размеры должны совпасть при сборке.

Для предварительного обсуждения может хватить эскиза, но рабочий комплект должен однозначно передавать геометрию и требования. Ниже — способ подготовить исходные данные для оценки обработки без лишних догадок.

Перед отправкой проверьте

Несколько необходимых видов, все ключевые размеры, места соединений и обработки, материал, количество, единицы измерения и актуальность версии файла.

ВИДЫ И ФОРМА

Покажите деталь с нужных сторон

Для простой заготовки часто достаточно вида сверху, сбоку и с торца. Добавьте разрез или увеличенный фрагмент, если нужно показать паз, выборку, отверстие, профиль или скрытое соединение. Нестандартную форму удобнее пояснить отдельным видом, чем длинным описанием.

Проверьте, что проекции согласованы между собой, а линия разреза и скрытые элементы читаются. Если форма симметрична, обозначьте ось; если деталь левая и правая, укажите ориентацию и не полагайтесь только на фотографию.

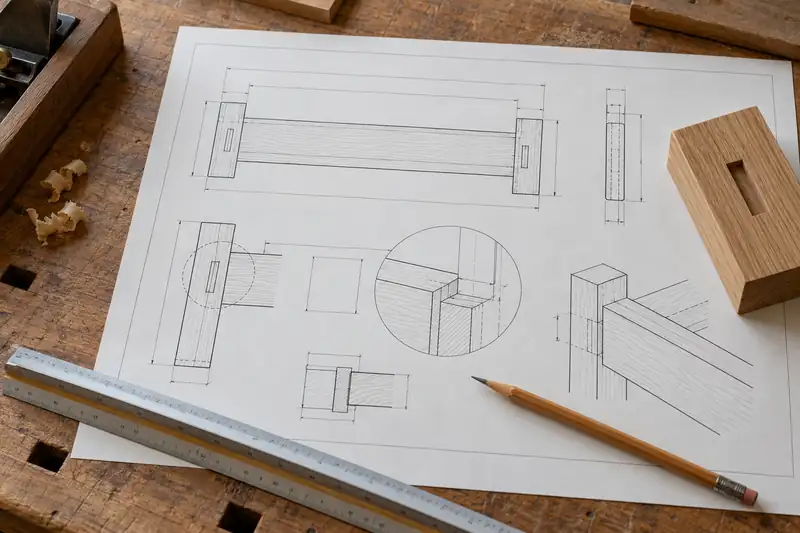

Виды и соединительный узел деревянной детали на рабочем чертеже — Основные виды и увеличенные узлы помогают прочитать форму и соединения детали.

РАЗМЕРЫ И ДОПУСКИ

Укажите размеры от понятных баз

Нанесите общую длину, ширину и толщину, затем положение отверстий, пазов и уступов. Размеры удобнее привязывать к базовым поверхностям или кромкам, от которых деталь будет устанавливаться и сопрягаться с другими элементами. Указывайте единицы измерения и не смешивайте миллиметры с другой системой в одном комплекте.

Допуски задавайте для размеров, влияющих на стыковку, монтаж или функцию. Если важны радиусы, углы, глубина обработки либо чистовой размер после шлифовки, укажите это отдельно. Не назначайте одинаково строгие требования всем поверхностям без необходимости.

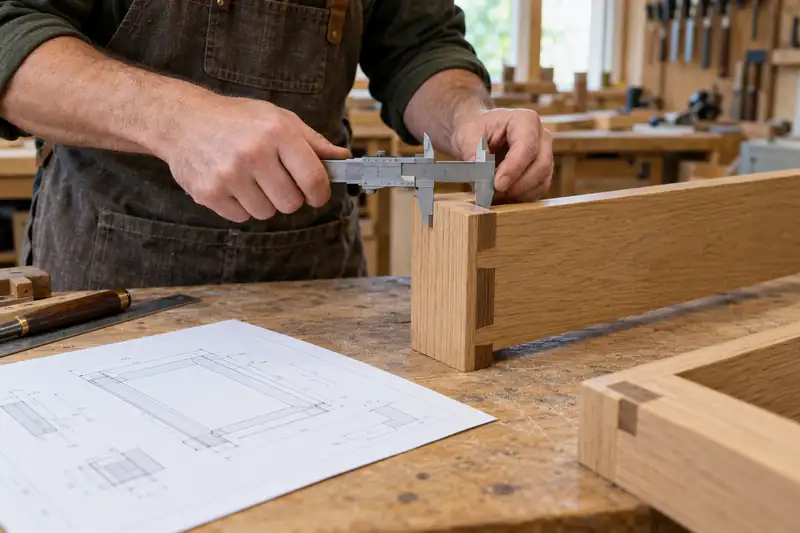

Проверка размера деревянной детали штангенциркулем по чертежу — Критичные размеры привязывают к базам и при необходимости проверяют измерительным инструментом.

МАТЕРИАЛ И ТЕКСТУРА

Опишите древесину и видимые поверхности

Укажите породу или согласованный материал, толщину исходной заготовки и требование к влажности, если оно существенно для изделия. Отметьте, какие стороны и кромки остаются видимыми, нужна ли конкретная ориентация волокон и есть ли ограничения по сучкам или естественным особенностям.

Для деталей из массива учитывайте направление волокон и возможное движение древесины. Если изделие включает ламели, щит или склеенную заготовку, обозначьте требования к виду поверхности и допустимому рисунку в чертеже или спецификации.

ОБРАБОТКА И СОЕДИНЕНИЯ

Назовите операции, которые влияют на результат

Покажите отверстия, пазы, профильные кромки, выборки, фаски и места под крепёж. Для соединений укажите взаимное положение деталей и контрольные размеры. Если с чертежа неясно, какая поверхность должна быть чистовой или какой участок нельзя обрабатывать, добавьте выноску.

Отделяйте геометрию от технологических пожеланий: окончательный способ обработки может зависеть от оборудования и согласованного материала. До изготовления уточните спорные узлы и допустимость замены операции.

ФАЙЛЫ И СПЕЦИФИКАЦИЯ

Свяжите чертёж с количеством и версией

В спецификации перечислите позиции, количество деталей на изделие и общий тираж. Дайте файлам понятные имена, укажите дату или номер версии и проверьте, что комментарии не противоречат чертежу. При изменении геометрии замените комплект целиком или явно перечислите, какие листы обновлены.

Перед отправкой откройте финальные файлы и проверьте масштаб, слои, шрифты, единицы и наличие всех приложений. Для обсуждения приложите PDF, а исходный файл передавайте в предварительно согласованном формате.

ОБРАБОТКА ДЕРЕВА

Подготовьте данные для оценки детали

Передайте чертёж или эскиз, материал, количество и описание требуемого результата. Поможем уточнить недостающие параметры и подходящий следующий этап.
